Vleugelklem Kabelladder TV
Prijzen inzien?
Onze prijzen zijn beschikbaar voor geregistreerde klanten.
Productinformatie
| Model : | Met binnendraad |
|---|---|
| Montage horizontaal : | Ja |
| Montage verticaal : | Ja |
| Materiaal : | Staal |
| Materiaalkwaliteit : | Overig |
| Oppervlaktebescherming : | Thermisch verzinkt (Hot-dip) |
| Type schroefdraad : | Metrisch |
| Draadmaat (metrisch) : | 12 |
| Geschikt voor flensdikte : | 1 - 400 mm |

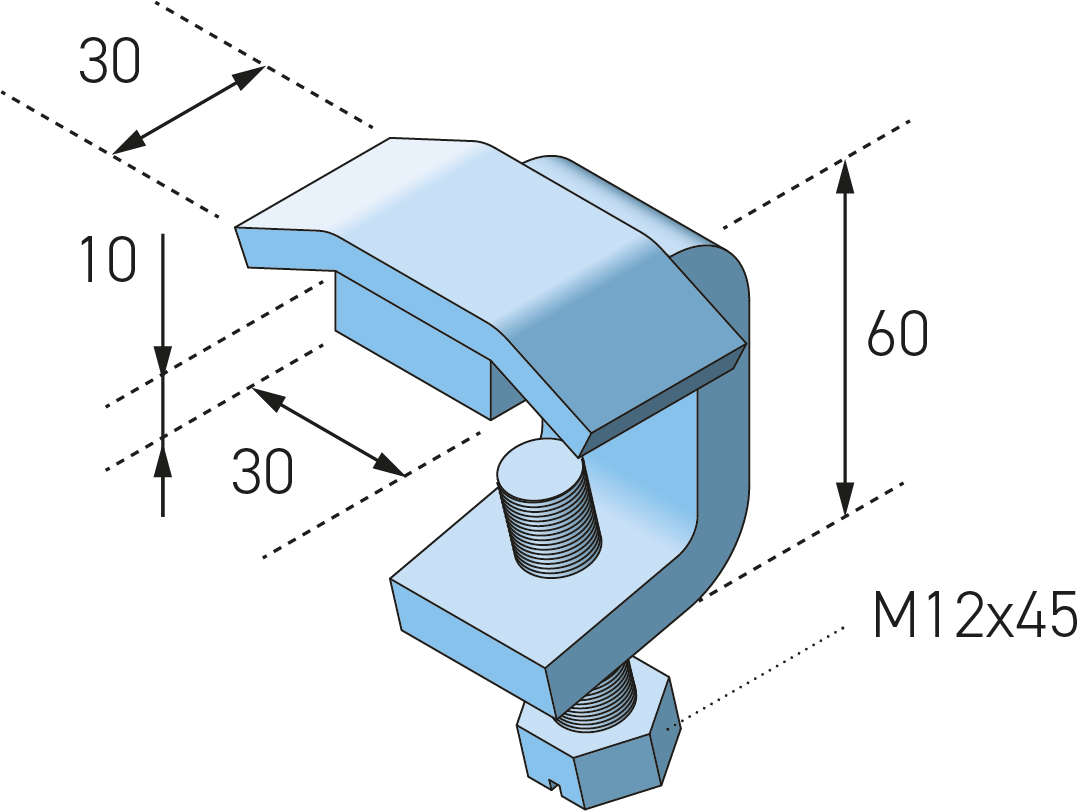

Eurostrut vleugelklem voor kabelladders ECL60, ECL100 en ECL150. Met de afmetingen H = 60mm, B = 30mm, D = 10mm, Koolstofstaal Thermisch Verzinkt volgens NEN-EN-ISO 1461, beschermlaag 85 µm, inclusief bout M12x45 in Geomet coating.

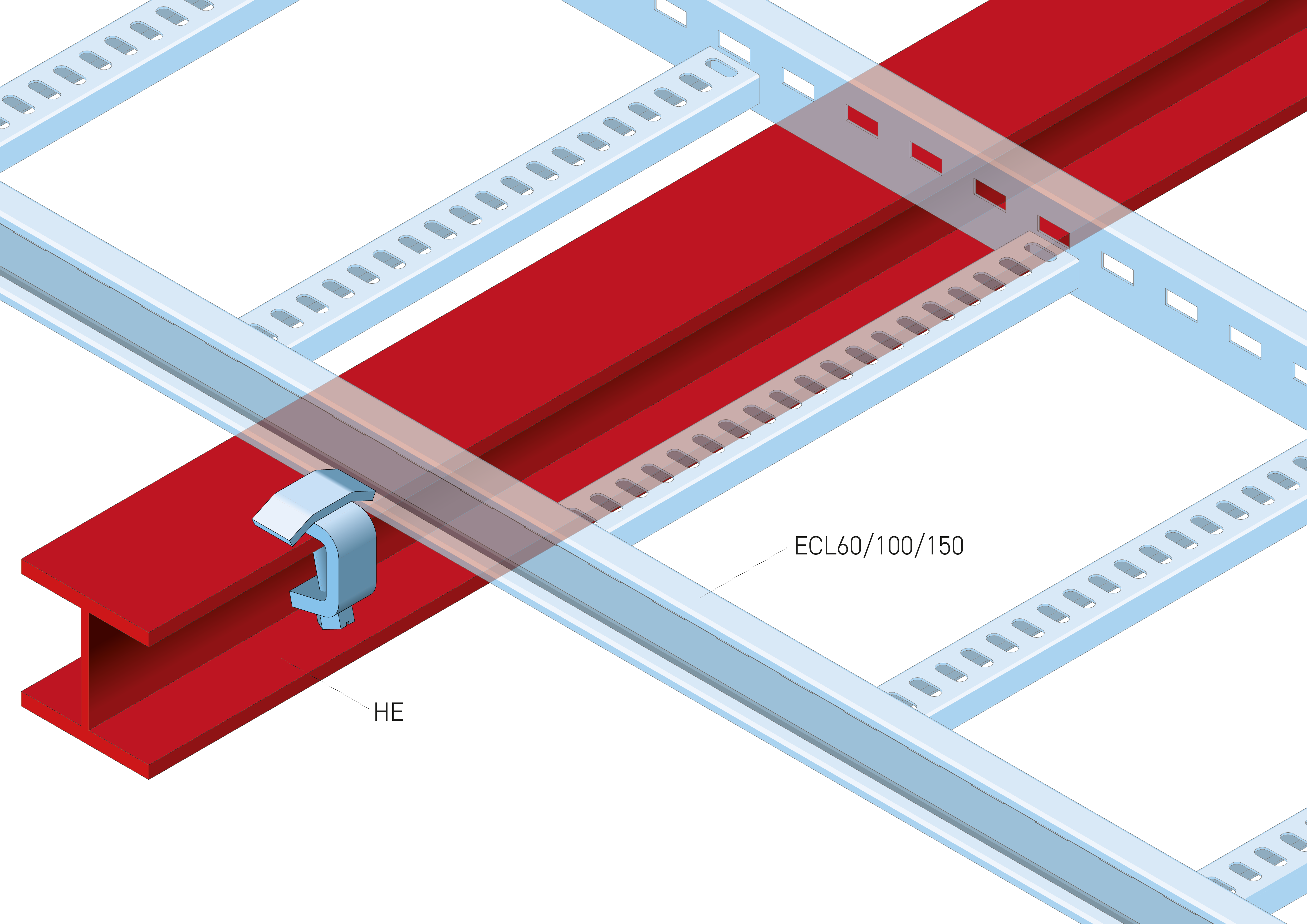

Vleugelklem EWC is een bevestigingsaccessoire voor kabeldraagsystemen en wordt toegepast voor het monteren van ECL kabelladders aan stalen H-balkconstructies. De klem maakt een boorvrije bevestiging mogelijk en zorgt voor een stabiele en mechanisch zekere fixatie op draagconstructies. Geschikt voor ECL60-, ECL100- en ECL150-kabelladders binnen industriële en utilitaire installaties.
De uitvoering is vervaardigd uit koolstofstaal en thermisch verzinkt volgens NEN-EN-ISO 1461, met een zinklaagdikte van minimaal 85 µm. Deze corrosiebescherming maakt de klem geschikt voor toepassing in industriële en buitenomgevingen. De thermische verzinking wordt uitgevoerd na fabricage en beschermt het volledige oppervlak, inclusief snijranden, conform IEC 61537 en installaties volgens NEN 1010.
De vleugelklem heeft een robuuste constructie met een materiaaldikte van 10,0 mm en is geschikt voor montage op H-balken met een klembereik van HE100 tot en met HE1000. De klem wordt direct op de flens van de staalconstructie geplaatst en vastgezet met (meegeleverde) bout M12x45. De uitvoering is volledig compatibel met Eurostrut kabelladders en bijbehorende bevestigingscomponenten.
Technische specificaties
- Producttype: Bevestigingsaccessoire – vleugelklem
- Toepassing: Montage op H-balken (staalconstructies)
- Compatibiliteit: ECL60, ECL100 en ECL150 kabelladders
- Klembereik: HE100 t/m HE1000
- Hoogte (H): 60 mm
- Breedte (W): 30 mm
- Materiaaldikte (E): 10,0 mm
- Materiaal: Koolstofstaal
- Oppervlaktebehandeling: Thermisch verzinkt volgens NEN-EN-ISO 1461
- Zinklaagdikte: minimaal 85 µm
- Normering: IEC 61537, toepasbaar binnen installaties conform NEN 1010
Typische toepassingen
- Bevestiging van kabelladder aan staalconstructies
- Montage van kabelladders aan H-balken
- Boorvrije installatie op draagconstructies
- Zwaar industriële en utilitaire installaties
Beschikbare varianten
- Thermisch verzinkt (HDG), geschikt voor industriële en buitenomgevingen
Andere uitvoeringen op aanvraag leverbaar.
